菱形花纹管全解析

　　一、菱形花纹管定义与结构特点

　　定义：

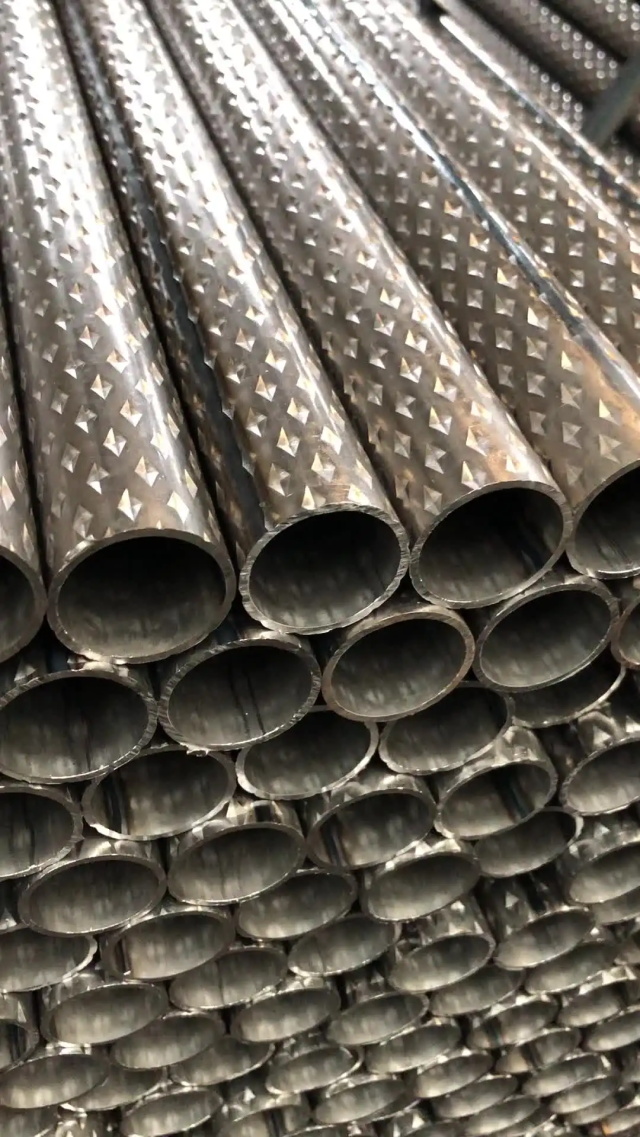

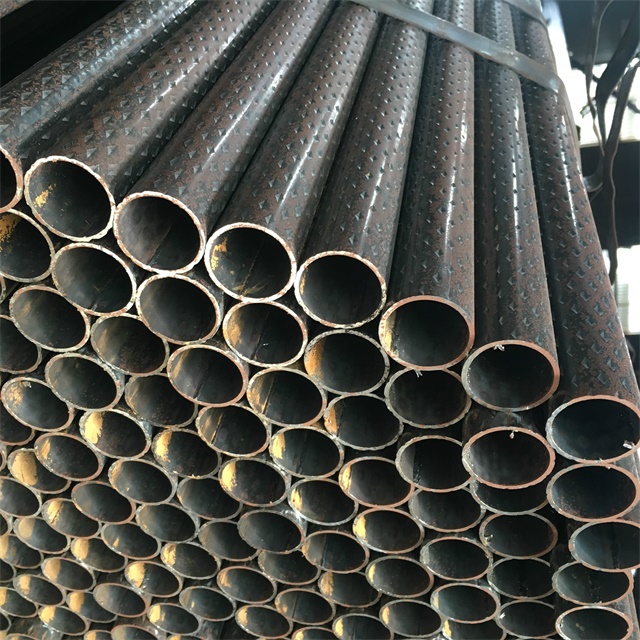

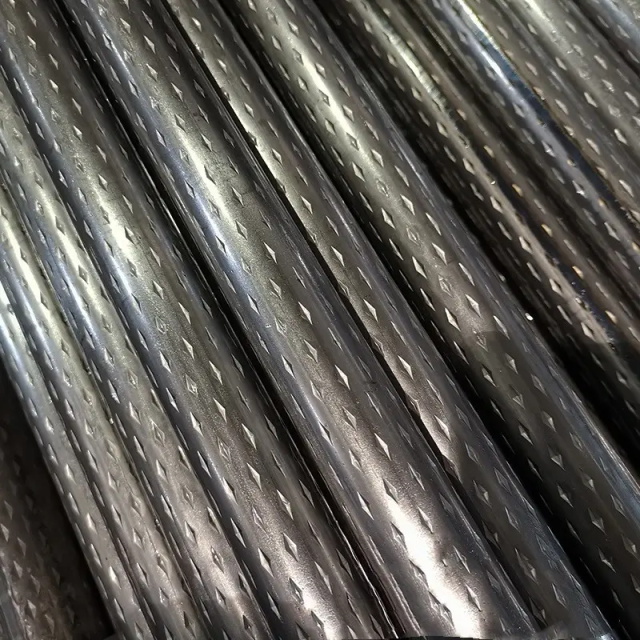

　　菱形花纹管(Diamond Pattern Tube)是一种表面带有菱形凸起花纹的异型钢管，通过轧制、压花或焊接工艺在管材表面形成规则的菱形纹理。其设计旨在提升管材的防滑性、装饰性及结构强度。

　　结构特点：

　　花纹形状：

　　标准菱形单元边长通常为5-20mm，凸起高度0.5-2.0mm。

　　花纹覆盖率可达60%-80%，确保防滑效果。

　　材质与工艺：

　　轧制压花：热轧或冷轧后通过花纹辊压制成形(成本低，效率高)。

　　焊接花纹板：将菱形花纹钢板卷曲焊接成管(适用于大口径或复杂花纹)。

　　材质：碳钢(Q235B、Q345B)、不锈钢(304、316L)、铝合金(6061-T6)。

　　工艺：

　　核心优势：

　　防滑性能：菱形花纹增加摩擦系数(μ≥0.8)，远高于光面管(μ≈0.3)。

　　结构强化：花纹区域局部增厚，抗弯强度提升15%-20%。

　　装饰性：菱形纹理具有现代感，适用于建筑装饰。

　　二、菱形花纹管分类与规格

　　1. 按材质分类

　　按规格分类

　　外径：10-200mm(常用20-100mm)。

　　壁厚：0.8-5.0mm(常用1.2-3.0mm)。

　　花纹深度：0.5-2.0mm(深度越大，防滑性越好，但加工成本增加)。

　　典型规格示例：

　　工业平台用：外径50mm×壁厚3.0mm×花纹深度1.5mm(Q235B)。

　　建筑装饰用：外径30mm×壁厚1.5mm×花纹深度0.8mm(304不锈钢)。

　　三、菱形花纹管生产工艺

　　1. 轧制压花工艺

　　流程：

　　热轧或冷轧带钢→

　　通过花纹辊压制成形→

　　卷管焊接→

　　定尺切割。

　　优势：

　　效率高(单班产能可达50吨)。

　　成本低(加工费约800-1200元/吨)。

　　局限性：

　　花纹深度受限(通常≤1.5mm)。

　　仅适用于中小口径(外径≤150mm)。

　　2. 焊接花纹板工艺

　　流程：

　　菱形花纹钢板开卷→

　　卷曲成型→

　　高频焊接→

　　精整。

　　优势：

　　可生产大口径(外径≥200mm)。

　　花纹深度可定制(最大可达3.0mm)。

　　局限性：

　　成本高(加工费约2000-3000元/吨)。

　　焊缝区域需特殊处理(如打磨、抛光)。

　　四、菱形花纹管应用场景

　　1. 工业领域

　　防滑平台：

　　案例：石油钻井平台、工厂走道。

　　优势：菱形花纹管摩擦系数高，减少滑倒风险。

　　安全护栏：

　　案例：高速公路护栏、桥梁围栏。

　　优势：花纹增强结构强度，抗冲击性能提升。

　　2. 建筑装饰

　　室内设计：

　　案例：商场扶手、酒店装饰柱。

　　优势：菱形纹理现代感强，表面可做镜面或拉丝处理。

　　户外景观：

　　案例：公园座椅、雕塑骨架。

　　优势：耐候性强(不锈钢或铝合金材质)。

　　3. 交通工具

　　汽车制造：

　　案例：卡车货箱底板、客车踏板。

　　优势：轻量化(铝合金材质)且防滑。

　　轨道交通：

　　案例：高铁站台防滑条。

　　优势：高强度(Q345B材质)且耐磨。

　　五、菱形花纹管采购与质量控制

　　1. 采购要点

　　材质选择：

　　潮湿环境：优先不锈钢(304/316L)。

　　承重结构：高强度钢(Q345B)。

　　规格确认：

　　明确外径、壁厚、花纹深度及长度公差(如±1mm)。

　　表面处理：

　　碳钢：镀锌(耐盐雾≥500h)或喷塑(颜色定制)。

　　不锈钢：酸洗钝化(防指纹处理)。

　　2. 质量控制

　　外观检查：

　　花纹清晰、无缺损，焊缝平整(焊接工艺产品)。

　　无裂纹、折叠、结疤(轧制工艺产品)。

　　性能检测：

　　防滑性：摩擦系数≥0.8(按GB/T 4100测试)。

　　强度：抗拉强度≥375MPa(Q235B材质)。

　　化学成分：

　　验证C、Si、Mn、P、S含量是否符合标准(如Q235B要求C≤0.22%)。

　　典型缺陷与处理：

　　六、菱形花纹管市场趋势与成本优化

　　1. 市场趋势

　　高端化：高强度(Q460及以上)、耐候钢(如Q355NH)需求增长。

　　定制化：小批量、多规格订单占比提升至35%。

　　绿色化：环保涂层(如水性漆)替代传统溶剂型涂层。

　　2. 成本优化建议

　　批量采购：单次采购量≥30吨可争取5%-8%折扣。

　　区域比价：

　　华东、华北钢厂集中，价格竞争激烈。

　　西南、西北因物流成本较高，价格上浮10%-15%。

　　替代方案：

　　低强度需求场景可用光面管+防滑贴替代菱形花纹管，成本降低40%。

　　非关键部位可用矩形花纹管替代菱形花纹管，提高材料利用率。

　　七、总结与推荐

　　核心优势总结：

　　菱形花纹管以高防滑性、结构强化及装饰性，成为工业、建筑及交通领域的优选材料。

　　适用于对安全、美观要求高的场景，如防滑平台、安全护栏、建筑装饰。

　　采购推荐：

　　工业防滑：优先Q235B碳钢菱形花纹管(性价比高)。

　　高强度需求：Q345B或Q460材质(需确认供应商生产能力)。

　　耐腐蚀需求：304/316L不锈钢或铝合金材质。

　　风险提示：

　　避免低价陷阱：低价菱形花纹管可能存在材质掺假(如用Q195冒充Q235B)或花纹深度不足。

　　严格验收：到货后抽样检测防滑性、强度及化学成分，确保符合标准。

　　通过合理选材、严格质检和成本优化，菱形花纹管可显著提升工程安全性和美观度，同时控制成本。
