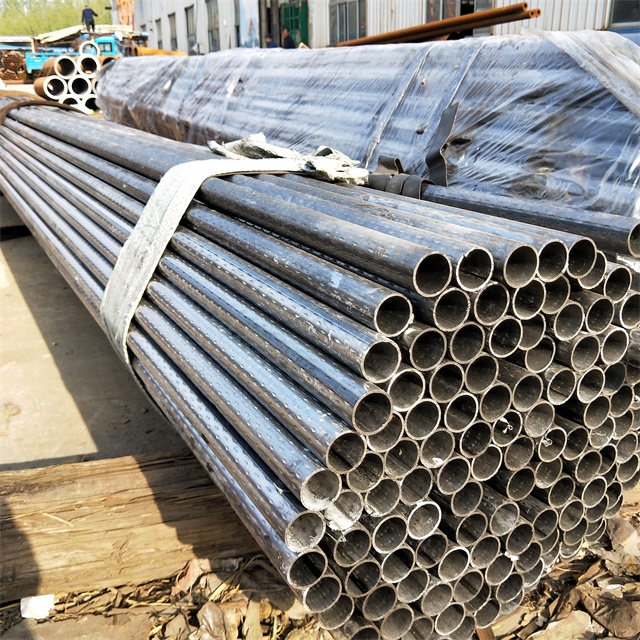

菱形花纹管是一种表面带有规则菱形凸起或凹陷花纹的管材，广泛应用于建筑装饰、家具制造、汽车配件、机械防护等领域。其加工方法需兼顾花纹成型精度、管材强度及表面质量，以下是详细的加工方法及关键要点：

　　一、加工前准备

　　材料选择

　　基材要求：

　　低碳钢(Q235)：塑性较好，适合冷轧成型，成本低。

　　不锈钢(304/316)：耐腐蚀性强，需采用热轧或冷轧结合退火工艺。

　　铝合金(6061/6063)：轻量化，适合挤压成型，但需控制温度防止开裂。

　　表面状态：

　　需无氧化皮、油污或划痕，否则需通过酸洗(钢)或碱洗(铝)预处理。

　　尺寸公差：

　　外径偏差≤±0.5mm，壁厚偏差≤±8%t(t为壁厚)，以确保花纹成型均匀。

　　模具设计

　　花纹辊模具：

　　材质：选用Cr12MoV或H13热作模具钢，硬度HRC58-62，耐磨性强。

　　花纹参数：

　　菱形边长：通常为5-20mm，根据用途调整(如装饰用可选10mm，防滑用可选5mm)。

　　花纹深度：0.2-1.0mm，深度过大易导致管材壁厚减薄超差。

　　角度控制：菱形夹角为60°-120°，常用90°以平衡美观与强度。

　　成型模具：

　　定径模：内径比管材外径大0.1-0.3mm，避免过度挤压导致椭圆度超标。

　　冷却系统：模具内设循环水道，控制温度≤80℃，防止花纹变形。

　　二、核心加工方法

　　1. 冷轧成型法(主流工艺)

　　工艺流程：

　　圆管→冷轧花纹辊成型→定径→切割→后处理

　　关键步骤：

　　圆管准备：

　　选用无缝管或焊接管，壁厚均匀性≤0.1mm。

　　花纹辊轧制：

　　设备：采用二辊或三辊冷轧机，轧辊转速5-15m/min。

　　轧制力：根据材料屈服强度调整，低碳钢需500-800kN，不锈钢需800-1200kN。
